對于O形圈被擠出，你是否有很多個問號？？？
2020-04-01
“小朋友你是否有很多問號，為什么別人在那看漫畫……”每次聽到這熟悉的旋律，都不由跟著唱起。對于O形圈被擠出，你們心中是不是也有著這樣那樣的小問號呢？
一．什么是“擠出”
擠出，即O形圈脫離溝槽自由活動，難以再維持其密封性能。
二．為什么會出現“擠出”現象呢
擠出由流體壓力和間隙及橡膠的硬度決定，當壓力或間隙超出極限時即會產生擠出。O形圈擠出極限值如下圖所示：
（ps：圖中所示的值是基于沒有因壓力產生的溝槽變形情況。）
三．防止“擠出”現象的對策（使用擋板）

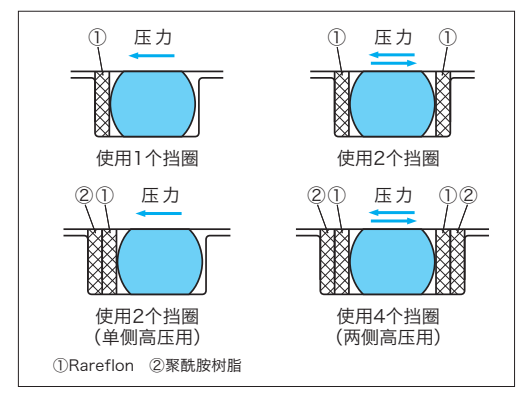

在壓力或間隙都超出極限時，建議使用擋圈。從兩個方向施加壓力時，將擋圈安裝于O形圈的兩側；從一個方向施加壓力時，安裝于施加壓力的相反側。
擋圈的形狀有無切口、斜切、螺旋三種。從使用效果來看，無切口最好；從安裝點來看，斜切型比較方便。代表性擋圈的材質和特點如下表所示：
一．什么是“擠出”
擠出，即O形圈脫離溝槽自由活動，難以再維持其密封性能。
二．為什么會出現“擠出”現象呢
擠出由流體壓力和間隙及橡膠的硬度決定，當壓力或間隙超出極限時即會產生擠出。O形圈擠出極限值如下圖所示：
（ps：圖中所示的值是基于沒有因壓力產生的溝槽變形情況。）
三．防止“擠出”現象的對策（使用擋板）在壓力或間隙都超出極限時，建議使用擋圈。從兩個方向施加壓力時，將擋圈安裝于O形圈的兩側；從一個方向施加壓力時，安裝于施加壓力的相反側。
擋圈的形狀有無切口、斜切、螺旋三種。從使用效果來看，無切口最好；從安裝點來看，斜切型比較方便。代表性擋圈的材質和特點如下表所示：
