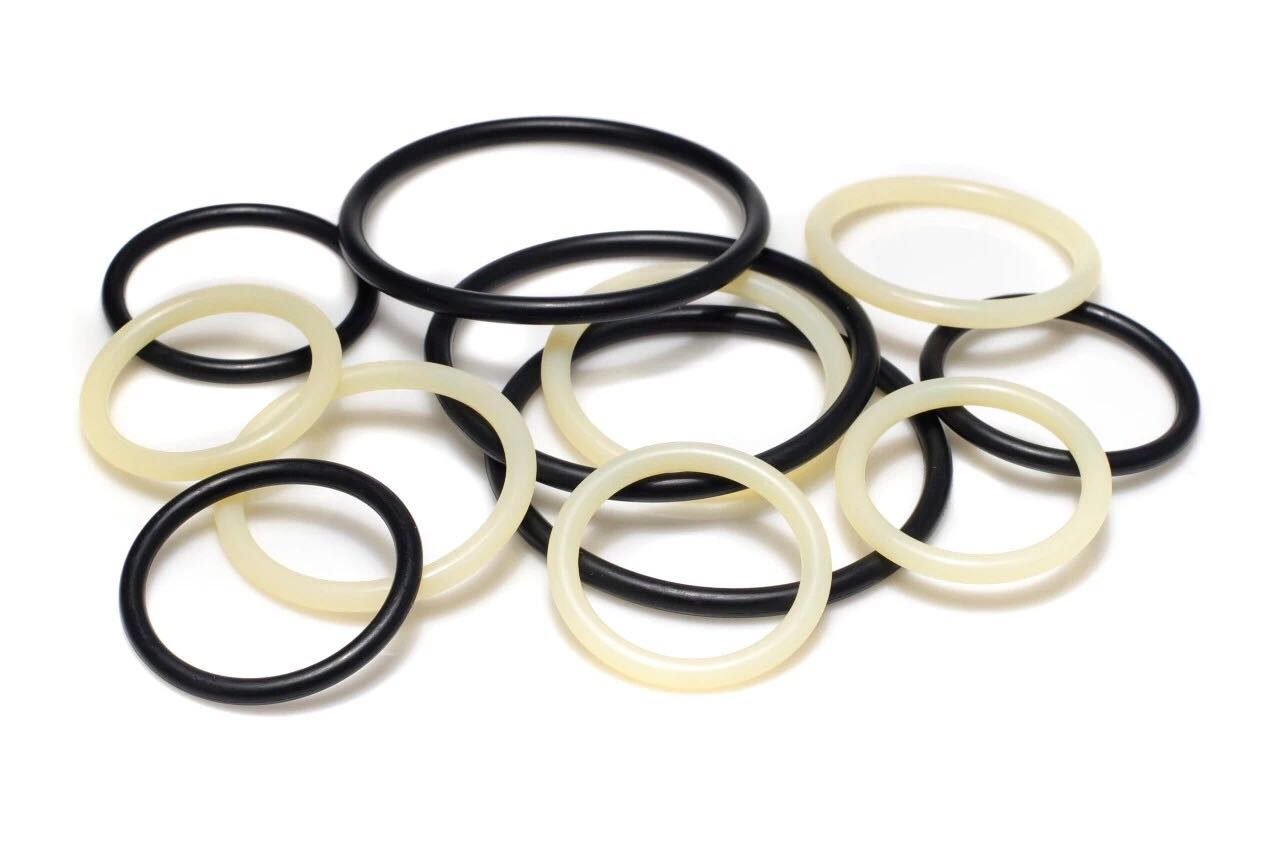

在氣動中使用的O形橡膠密封圈尺寸系列及公差一般按國家標準GB3452-1液壓氣動用橡膠密封圈尺寸系列及公差標準選用。O形橡膠密封圈通常采用矩形溝槽密封。

1)?O形圈壓縮量計算

??ε=σ/d×100%=(d0-H)/d0×100%

式中ε——O形圈的相對壓縮量;??

?σ——O形圈斷面的絕對壓縮量;?

?  ?H——溝槽深度;?

d0——O形圈斷面直徑。

相對壓縮量的大小，直接影響著元件的使用性能和壽命。一般地說，不論是靜密封或動密封，在保證密封的前提下，相對壓縮量越小越好。



2)?O形圈內徑伸長率的計算：???α=(d-d1)/d1×100%?

式中α——O形圈的內徑伸長率

d——O形圈安裝溝槽底徑;?

?? d1——O形圈的實際內徑。



??O形圈使用時，內徑一般處于拉伸狀態，其伸長率為5%左右

斷面直徑 （mm）	內經伸長率（%）
1.2±0.06	3-4
1.8±0.08	3-4.5
2.65±0.09	3.5-6.0
3.55±0.1	3.5-6.5
5.3±0.13	3.5-7.0
7.0±0.15	3.5-7.5

3）確定溝槽寬度b

      溝槽寬度太窄，易引起嚴重磨損；溝槽太寬O型圈容易扭曲損壞。

通常選取溝槽槽寬b是O型圈斷面直徑的1.2~1.3倍。

4）槽棱和槽底圓角尺寸的確定

   槽棱外圓角r是為防止O型圈裝配時刮傷而設計的，一般r取0.1~0.2mm；

   槽底圓角R主要是避免此處產生應力集中導致O型圈損壞的，一般R取0.2~0.5mm

5）槽深H的設計取決于O型圈的相對壓縮量，參考數據如下表：?jiǎn)挝唬?/span>mm）



O型圈的斷面直徑d0			1.2	1.8	2.65	3.55	5.3	7.0
溝槽寬度b			1.5	2.2	3.4	4.6	6.9	9.3
溝槽深度H	動密封	活塞密封	1.05	1.58	2.38	3.25	4.87	6.48
		活塞桿密封	1.08	1.64	2.44	3.34	5.01	6.65
	靜密封		0.9	1.3	2.0	2.7	4.00	5.4
