工程機械都離不開油缸，油缸又離不開密封件。常見的密封件就是密封圈，也叫油封，起到隔絕油液的作用，防止油液溢出或通過。

常見的用于液壓油缸的密封圈又以下這些類型：防塵圈、活塞桿密封圈、緩沖密封圈、導向支撐環、端蓋密封圈和活塞密封圈。

防塵圈

防塵圈安裝在液壓缸端蓋的外側，用于防止外部污染物進入油缸，根據安裝方式又可分為卡入式和壓入式。





卡入式防塵圈的基本形式

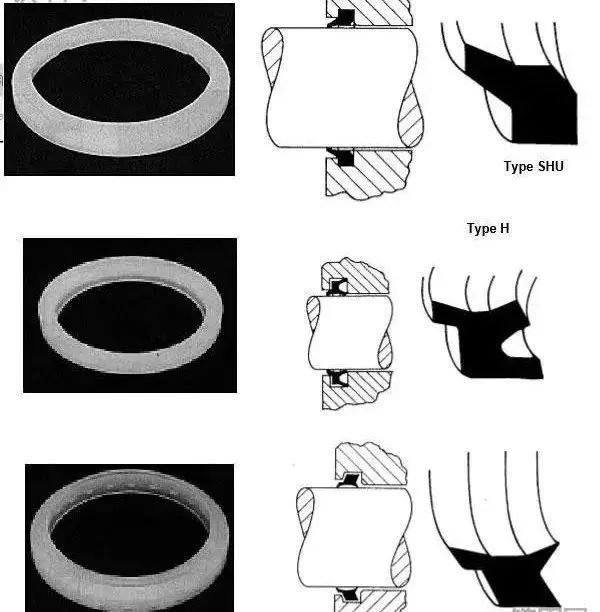

卡入式防塵圈最為常見，顧名思義，防塵圈卡在端蓋內壁的凹槽里，用于不那么苛刻的環境條件下?？ㄈ胧椒缐m圈的材料通常為聚氨酯，結構形式有多種變體，如H和K型截面為雙唇結構，但萬變不離其宗。

卡入式防塵圈的一些變體

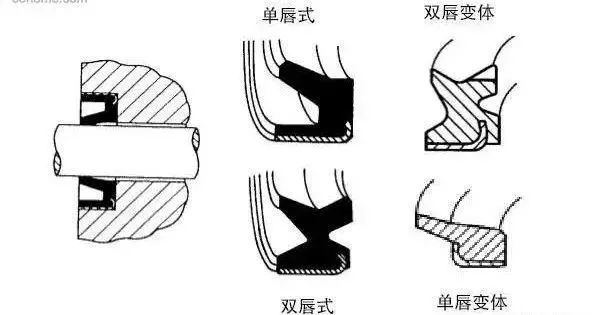

壓入式防塵圈用于嚴苛、重負荷的條件下，并不卡在凹槽中，而是聚氨酯材料外包裹一層金屬以增加強度，壓入液壓缸端蓋內。壓入式防塵圈也有多種形式，也分單唇和雙唇。

壓入式防塵圈及一些變體

活塞桿密封圈

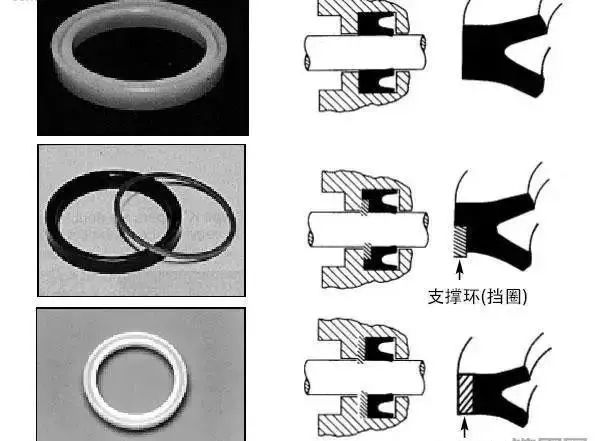

活塞桿密封圈也被稱作U型杯，是主要的活塞桿密封件，安裝在液壓缸端蓋內側，作用是防止液壓油外漏?；钊麠U密封圈由聚氨酯或丁腈橡膠制成，在某些場合，需要與支撐環（也叫擋圈）一起使用，支撐環用于防止密封圈在壓力作用下發生擠壓變形?；钊麠U密封圈也有多種變體。

常見的活塞桿密封圈形式

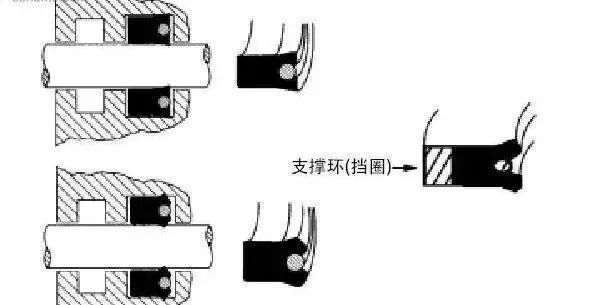

活塞桿密封圈的一些變體

緩沖密封圈

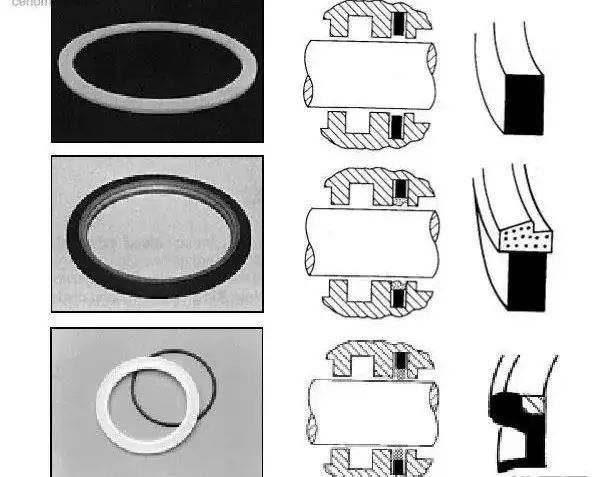

緩沖密封圈作為輔助的活塞桿密封圈，用于在系統壓力突然增加時保護活塞桿。常見的有三種類型的緩沖密封圈。A型是由聚氨酯制成的單件密封圈。B型和C型為兩件式，用于防止密封擠壓，允許密封件承受更高的壓力。

緩沖密封圈的幾種常見形式

導向支撐環

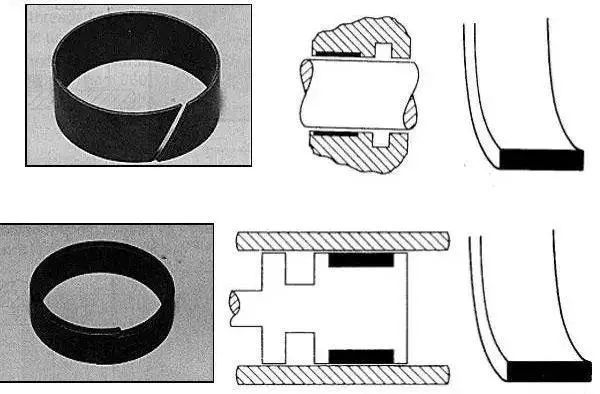

導向支撐環安裝在液壓缸端蓋和活塞上，用于支撐活塞桿和活塞，引導活塞做直線運動，防止發生金屬與金屬的接觸。材料上有塑料、涂有聚四氟乙烯的青銅等。

分別用于液壓缸端蓋和活塞上的導向支撐環

端蓋密封圈

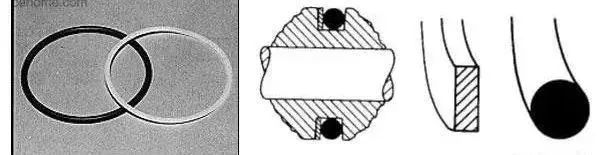

端蓋密封圈用于油缸端蓋與油缸壁的密封，是一種靜密封，用于防止液壓油從端蓋和油缸壁的間隙漏出。通常由丁腈橡膠O形圈和支撐環（擋圈）組成。

端蓋密封圈

活塞密封圈

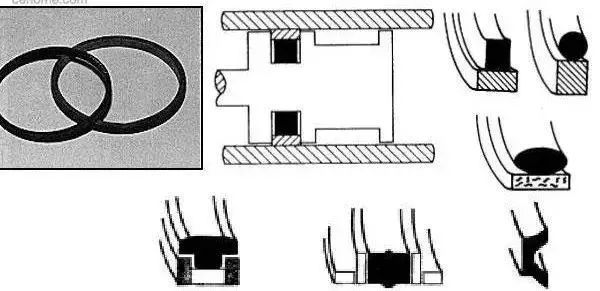

活塞密封圈用于隔絕液壓缸的兩個腔室，是液壓缸內的主密封件。通常為兩件式，外圈由聚四氟乙烯或尼龍制成，內圈由丁腈橡膠制成。也有多種變體，包括采用涂有聚四氟乙烯的青銅，等等。在單作用油缸上，也有采用聚氨酯U形杯的。
