NOK公司針對舊的工程機械特別是舊挖掘機普遍存在油缸活塞桿過度磨耗，更換密封件后依然會存在漏油現(xiàn)象，結(jié)合市場需要重磅推出新品IUI/IUIS系列，來提高密封效果，延長密封壽命。

產(chǎn)品IUI/IUIS采用經(jīng)典優(yōu)質(zhì)耐磨的聚氨酯材料-U801（米黃色），適當(dāng)增加密封件唇口過盈量，設(shè)計上增加了泄油功能等，多角度增加密封功能，提高密封品質(zhì)，延長密封壽命。

下面讓我們細(xì)細(xì)分析新產(chǎn)品的優(yōu)勢點所在。

第一、增加唇口過盈量

密封件的過盈量是其在未安裝時的自由狀態(tài)下，唇口直徑和安裝軸徑之差，過盈量可以產(chǎn)生一部分徑向力，并能補償軸的磨耗。

過盈量過小會降低密封性能，容易引起漏油。過盈量過大，會增加密封件與軸的摩擦力，容易破壞密封件與軸之間的油膜，引起干摩擦，容易造成不可逆轉(zhuǎn)的損失，如密封件硬化后，活塞桿出現(xiàn)明顯的拉痕，嚴(yán)重時需要重新鍍活塞桿甚至更換油缸，成本更高。

NOK公司結(jié)合密封件材料磨耗，硬度，溫度等屬性，在確保產(chǎn)生油膜的基礎(chǔ)上，適當(dāng)?shù)脑黾恿嗣芊獯娇谶^盈量，增強密封性能，進而延長密封件使用壽命。

第二、增加泄油槽功能

IUI/IUIS是NOK公司特有的設(shè)計，主要是針對密封件破損（蓄壓、疲勞）獨特設(shè)計。

造成這一的現(xiàn)象主要是活塞桿密封件在做往復(fù)運動時，通過密封件滑動時的油膜被帶回并滯留在背部的溝槽內(nèi)，慢慢地隨著使用時間的推移，就會蓄積起來，變成蓄壓問題，不能有效泄壓，造成密封件破損。

NOK公司針對挖掘機油缸長時間工作的情況下，作為對策就是在密封唇端處設(shè)有缺口(流路)，當(dāng)背部壓力蓄到一定時，通過缺口自動泄壓，降低密封件損傷，有效延長密封件壽命，效果十分明顯。

為此，NOK公司針對性的通過大數(shù)據(jù)實驗，來對比了有無缺口的所影響背壓泄露性能的差別。（NOK2010版密封件選型書P231）

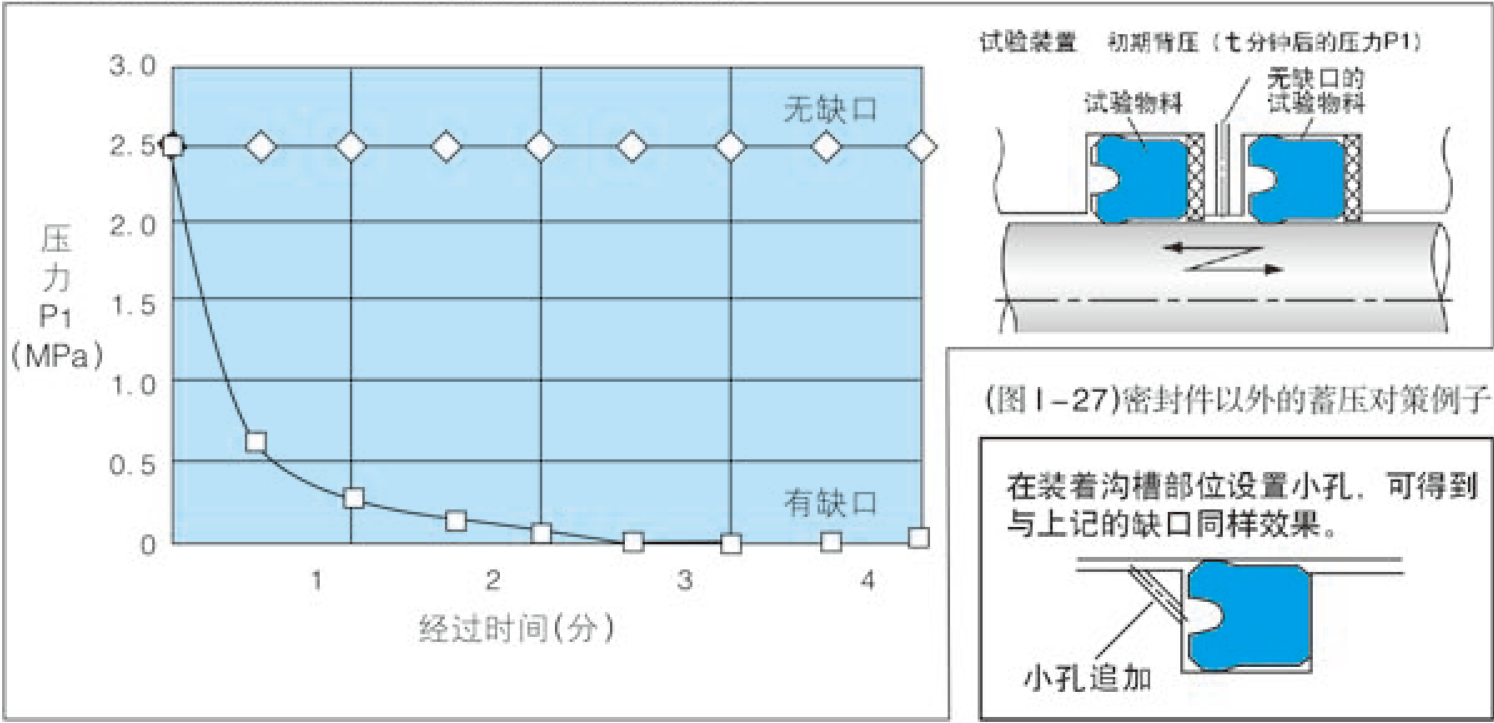

如下圖所示：

注意：可以看出，有缺口的在同樣2.5Mpa壓力下，經(jīng)過4分鐘左右的時間，就可以舒緩背壓，降低損耗，有效提高密封件使用壽命。這個壓力遠(yuǎn)低于油缸的工作壓力。

第三、使用聚氨酯（U801）

NOK公司優(yōu)質(zhì)耐用的聚氨酯材料-U801（米黃色），初始設(shè)計壓力是0-35MPa，加支撐環(huán)最高達(dá)到70MPa。

因其耐壓強，耐磨好，硬度適當(dāng)中，價格實惠在工程機械配套裝機和售后維修都普遍受到熱捧。

廈門三江盛達(dá)此次協(xié)同NOK公司推出新產(chǎn)品，想要了解更多新產(chǎn)品型號。
