微觀角度全面剖析SEP及SEPS！解析結(jié)構(gòu)如何決定性質(zhì)和應(yīng)用！
2018-04-11
一、SEP、SEPS組成及結(jié)構(gòu)
SEPS的英文全稱是Styrene-ethylene/propylene-styrene block copolymer即苯乙烯-乙烯/丙烯-苯乙烯嵌段共聚物，是由苯乙烯-異戊二烯聚合物經(jīng)選擇加氫而得的產(chǎn)品，選擇加氫是指將聚合物中的共軛二烯烴嵌段或鏈節(jié)中的雙鍵進(jìn)行飽和，而苯乙烯鏈節(jié)的芳環(huán)不加氫，簡稱為S結(jié)構(gòu)。異戊二烯嵌段或鏈節(jié)的雙鍵被飽和后形成乙烯-丙烯交替結(jié)構(gòu)，簡稱為EP結(jié)構(gòu)。因此通常將氫化苯乙烯-異戊二烯聚合物叫做SEPS。
![]()

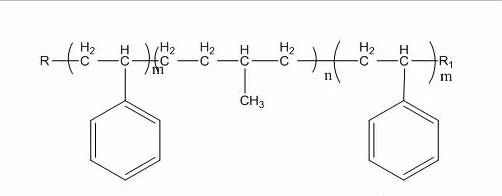

圖1：SEPS化學(xué)結(jié)構(gòu)式，其中m=50～400
n=50～5000
SEPS是嵌段結(jié)構(gòu)，而如果全二嵌段結(jié)構(gòu)的話，就是Styrene-ethylene/propylene苯乙烯-乙烯/丙烯嵌段共聚物，也就是我們常說的SEP。二嵌段性質(zhì)和三嵌段完全不一樣，所以應(yīng)用也不一樣，二嵌段并沒有彈性和強(qiáng)度，一般改善液體粘度做油膏使用。
![]()

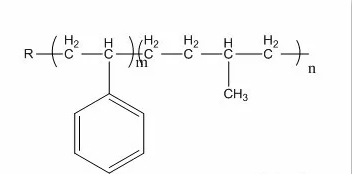

圖2：SEP化學(xué)結(jié)構(gòu)式，其中m=50～400 n=100～200 二、SEP、SEPS性質(zhì)及應(yīng)用 SEP/SEPS是以苯乙烯為塑料段，分散于聚乙烯-丙烯橡膠段中的兩相微觀不相容分離體系。在加工前，聚苯乙烯嵌段聚集成硬區(qū)。在加工過程中受加熱和剪切力的作用，聚苯乙烯嵌段開始變軟并且可以流動。當(dāng)冷卻下來時，聚苯乙烯嵌段重排并且變硬。鎖定橡膠網(wǎng)狀結(jié)構(gòu)。這種物理現(xiàn)象提供了SEPS 的高拉伸強(qiáng)度和彈性。 如果以兩嵌段的苯乙烯—異戊二烯聚合物（SI）經(jīng)現(xiàn)在加氫則得到SEP，SEP的分散相依然是聚苯乙烯，但是分子鏈的首端或末端無聚苯乙烯硬段微區(qū)，因此在聚合物流動或拉伸的過程中可以將其橡膠軟段較為容易的拉出來，賦予了聚合物一些特殊的應(yīng)用性能。
![]()
氫化的聚異戊二烯產(chǎn)品不像氫化的聚丁二烯那樣，它有較短的甲基單元系列，因此不會結(jié)晶。EP橡膠段中沒有結(jié)晶，所以SEPS比部分結(jié)晶的SEBS更柔軟，SEPS的彈性和滯后行為都比相對應(yīng)的SEBS更好；當(dāng)用油作為橡膠段的增塑劑時，以SEPS為基礎(chǔ)膠的熱塑性彈性體的柔韌性得到進(jìn)一步加強(qiáng)。氫化聚異戊二烯聚合物固有的特性應(yīng)該能使以SEPS為基礎(chǔ)的苯乙烯熱塑性彈性體具有這種超強(qiáng)的柔韌性和高彈性。
SEPS的英文全稱是Styrene-ethylene/propylene-styrene block copolymer即苯乙烯-乙烯/丙烯-苯乙烯嵌段共聚物，是由苯乙烯-異戊二烯聚合物經(jīng)選擇加氫而得的產(chǎn)品，選擇加氫是指將聚合物中的共軛二烯烴嵌段或鏈節(jié)中的雙鍵進(jìn)行飽和，而苯乙烯鏈節(jié)的芳環(huán)不加氫，簡稱為S結(jié)構(gòu)。異戊二烯嵌段或鏈節(jié)的雙鍵被飽和后形成乙烯-丙烯交替結(jié)構(gòu)，簡稱為EP結(jié)構(gòu)。因此通常將氫化苯乙烯-異戊二烯聚合物叫做SEPS。
圖2：SEP化學(xué)結(jié)構(gòu)式，其中m=50～400 n=100～200 二、SEP、SEPS性質(zhì)及應(yīng)用 SEP/SEPS是以苯乙烯為塑料段，分散于聚乙烯-丙烯橡膠段中的兩相微觀不相容分離體系。在加工前，聚苯乙烯嵌段聚集成硬區(qū)。在加工過程中受加熱和剪切力的作用，聚苯乙烯嵌段開始變軟并且可以流動。當(dāng)冷卻下來時，聚苯乙烯嵌段重排并且變硬。鎖定橡膠網(wǎng)狀結(jié)構(gòu)。這種物理現(xiàn)象提供了SEPS 的高拉伸強(qiáng)度和彈性。 如果以兩嵌段的苯乙烯—異戊二烯聚合物（SI）經(jīng)現(xiàn)在加氫則得到SEP，SEP的分散相依然是聚苯乙烯，但是分子鏈的首端或末端無聚苯乙烯硬段微區(qū)，因此在聚合物流動或拉伸的過程中可以將其橡膠軟段較為容易的拉出來，賦予了聚合物一些特殊的應(yīng)用性能。
