油封是個很不起眼的東西，也沒有引起很多操作人員的重視。但是一旦由于安裝不當發生了漏油，尋找原因通常非常困難，會給生產廠家和客戶帶來很大的困擾。所以了解骨架油封正確的安裝流程是十分必要的。下面就和大家詳細的介紹一下如何安裝骨架油封，流程看似復雜，但是為了提高產品質量，希望大家能認真看完并在生產中加以執行。
- 確保使用了正確規格的油封，對應油封位置處的軸尺寸和孔尺寸都是合格的。
- 由于密封唇口非常的脆弱，在安裝油封之前，必須保證油封、軸和孔是干凈的、沒有任何缺陷和損傷的。
- 油封對應軸和孔位置處的接觸表面沒有劃痕、毛刺、凹痕等。

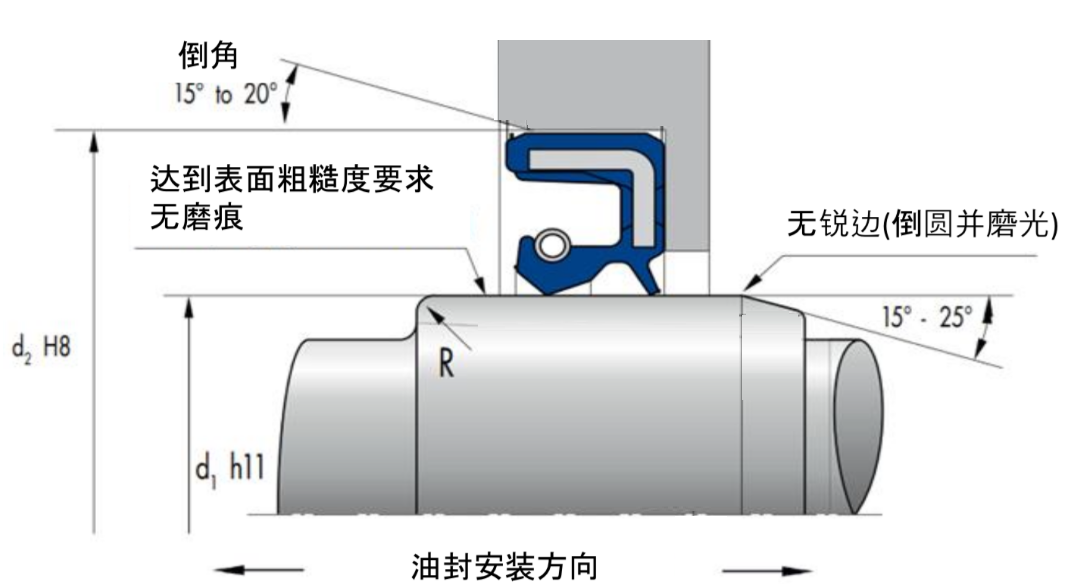

- 由于存在過盈量，油封的內徑在裝配過程中會受到拉伸，因此軸端必須設計引入倒角?？滓矐?yīng)設計引入倒角。如下圖所示。
如果發現軸和箱體的油封安裝孔處沒有加工引入倒角，則需要使用合適的安裝工具，參見下面第二步。由于油封在裝配過程中損傷的風險非常高，特別是安裝軸上存在鍵、齒、鍵槽等加工特征時，如果油封安裝過程需要經過這些特殊的部位，則必須使用合適的防護。最好使用如下圖所示的護套，如手頭沒有適合的護套，也應使用油紙膠帶、塑料薄膜等罩住整個齒槽部區域。如果軸上存在臺階，且沒有加工引入倒角，如下圖所示，則需要使用安裝護套。

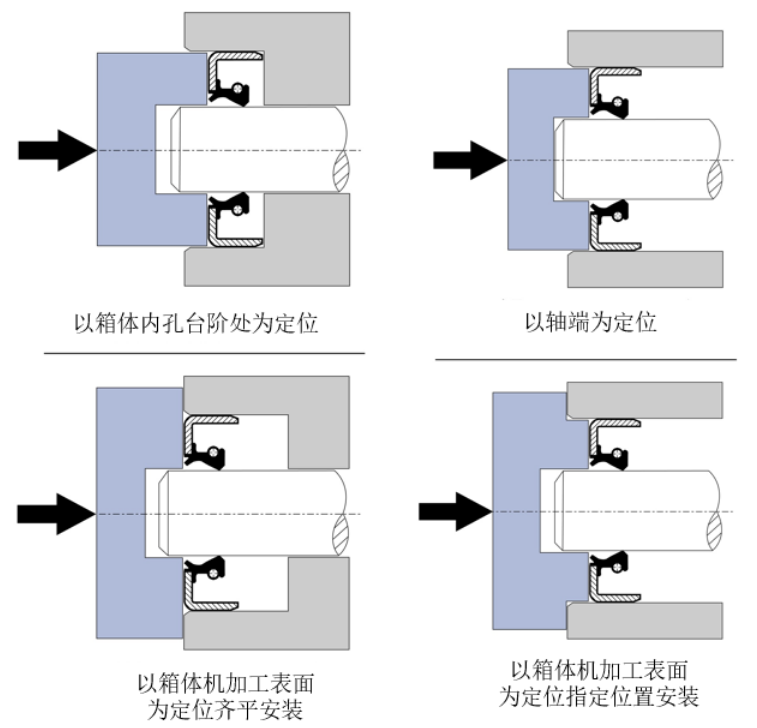

在正式安裝油封之前，應在油封唇部、軸上安裝路徑表面、孔內部涂抹潤滑油或脂，以便于油封更為順利的安裝，減少安裝過程中的損壞，同時也可以避免安裝后出現反彈、后退或翻邊。不過需要注意的是，所使用的潤滑油或潤滑脂應與油封材料相兼容。對于只有一個油封唇的油封，應在密封唇邊上均勻涂抹潤滑油/脂；對于雙唇口的油封，可在兩唇之間涂抹潤滑脂（見下圖）。但注意油脂不要涂的過多，否則安裝過程中會造成出，某些時候還會造成誤解（以為是漏油了）。最后一步是實際壓入密封件。安裝時應使用合適的安裝工具，確保油封受力均勻、垂直壓入。首先需要根據油封安裝位置（和端面齊平還是在內部；是通孔還是有定位止擋等），選擇不同的壓裝工具，如下圖所示。定位面應為機加工面，盡量避免以鑄造面為定位基準。

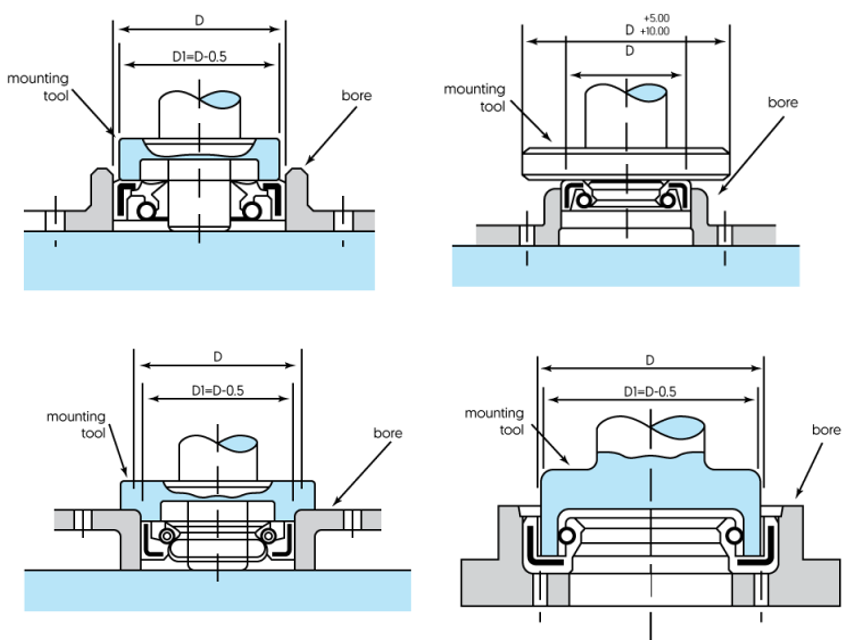

其次，注意壓裝工具的直徑大小，防止因尺寸不合適造成壓裝后油封變形。載荷盡量施加在外圈骨架上或靠近外圈骨架。以下來自于ERIKS的圖片供參考。以下為錯誤示例，一旦油封安裝傾斜或發生變形，將會增加泄漏的風險。
（圖文來源于網絡，有侵權請聯系刪除）
