挖機主溢流閥流量大小調整方法教學?
2024-08-02
調整工作裝置溢流壓力
如果行走過程中的工作裝置溢流壓力不正常，按以下方式調整主
溢流閥（1）和（2）。
（1）：前主溢流閥（2）：后主溢流閥
? 調整前泵側主溢流閥（1）時，應拆下控制閥下部的閥蓋。
? 調整后泵側主溢流閥（2）時，應拆下控制閥上部的閥蓋。
? 只調整各主溢流閥的低壓設置（調整低壓設置后，高壓設置自動調整）。

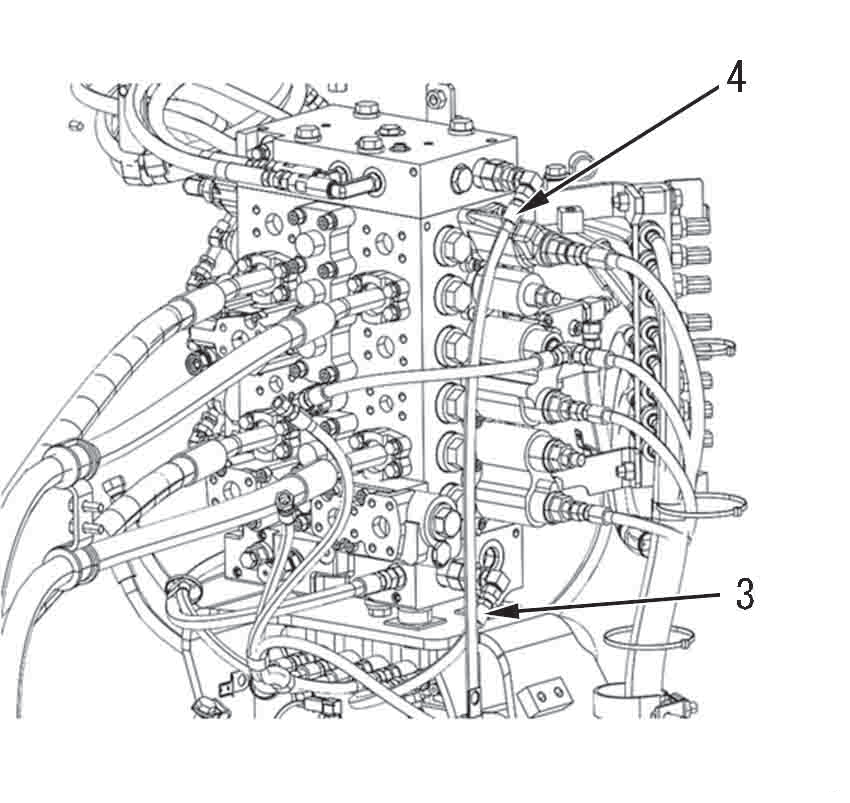

1.斷開先導軟管（3）或（4）。
（3）：前主溢流閥（1）先導軟管
（4）：后主溢流閥（2）先導軟管

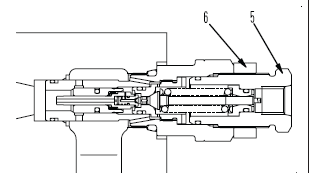

2.在固定支架（6）的同時，擰松鎖緊螺母（7）。
3.轉動支架（6）以調整壓力。
注
? 順時針轉動支架（5）增大壓力，逆時針轉動減小壓力。
? 每次轉動支架（5）的調整壓力量：約20.5 MPa {209 kg/cm2}
4.在固定支架（5）的同時，擰緊鎖緊螺母（6）。鎖緊螺母（7）：49至58.8 Nm {5至6 kgm}
5. 連接先導軟管（3）或（4）。
調整后，按照前面描述的檢查方法再次檢查油壓。
