NOK油封安裝部位軸與腔體有著多種不同規格、材質的設計,這些不同的材質、規格影響著NOK油封的應用場景。
今天,我們一起來了解一下NOK油封軸的設計規格與倒角部位的形狀與尺寸,以及對軸設計的想法。
設計規格
軸的設計規格與倒角部位的形狀與尺寸

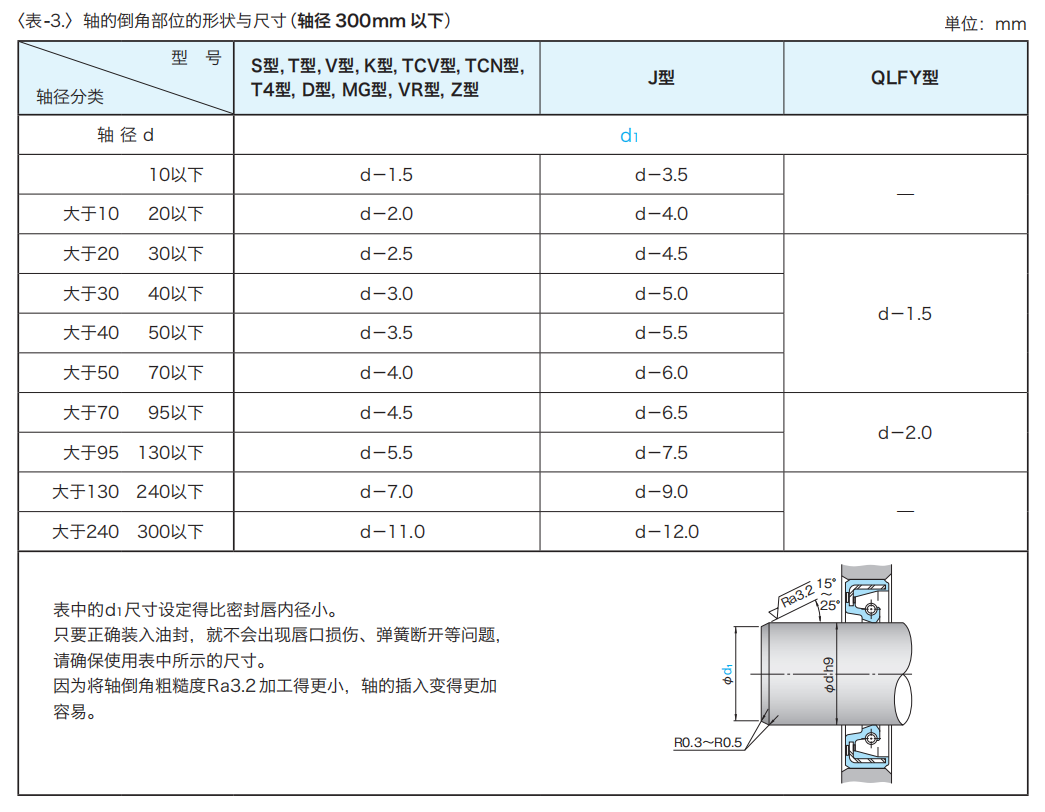

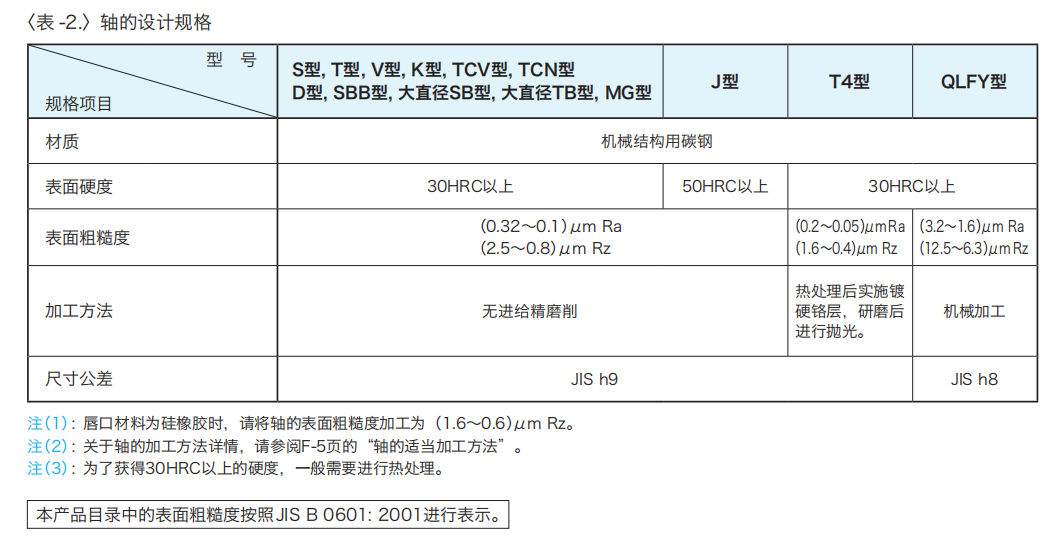

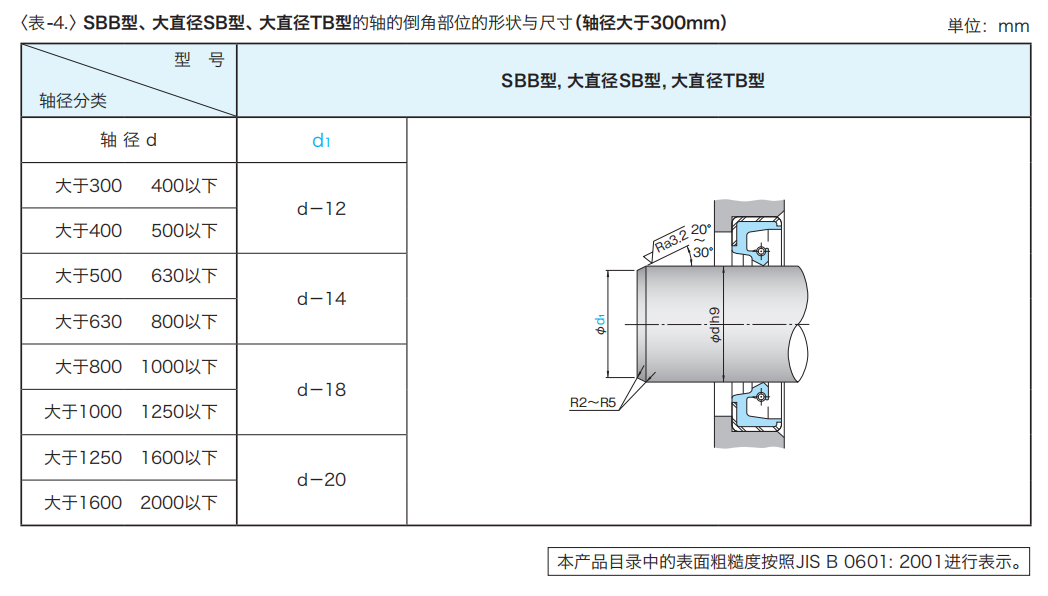

軸的設計規格見<表-2.> ,軸的倒角部位的形狀與尺規<表-3.>. <表-4.> 。
設計想法
對軸設計的想法
安裝油封的軸的材質、硬度、加工方法等都對油封性能有顯著影響,請充分研究后設定設計規格。
(1)軸的材質

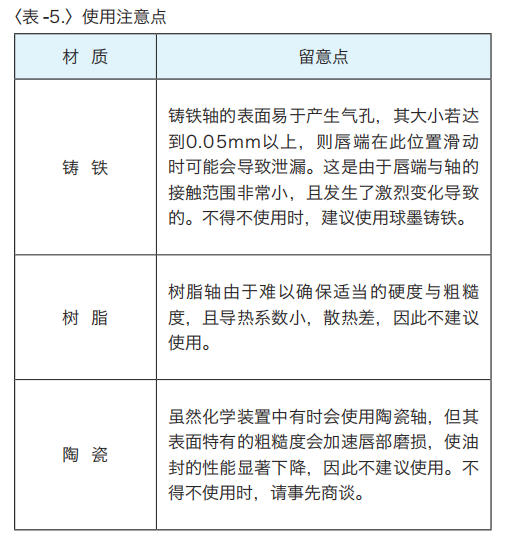

除機械結構用碳鋼外,還可使用鑄鐵、樹脂等,使用這些材質時,請事先參閱<表-5.>的使用注意點。
(2)軸的硬度
和油封唇部接觸的軸的表面硬度必須在30HRC以上。理由如下:
①軸表面難以碰傷。
②加工時容易得到適合油封的表面粗糙度。
③軸(特別是空心軸)不易產生變形。
④可控制軸磨損。
關于碰傷,比較容易被忽視,必須十分小心,因?yàn)樵诎徇\(yùn)及裝配時,部件與部件相碰,容易碰傷。
使用J型(RAREFLON密封)時,和唇部接觸的軸的表面硬度為50~ 60HRC。
(3)軸的粗糙度與加工方法
雖然會因軸的速度或油量而有所不同,但--般軸的粗糙度過大或過小都會影響到泄漏或磨損,因此請確保即使軸的表面粗糙度在(2.5~0.8) μm Rz的范圍內(T4型、QLFY型除外),若軸的加工紋路有方向性,也有可能導致泄漏。
